NF型非接触式逆止器

型号：	NF

NF逆止器适用范围及用途：

NF型非接触式逆止器是一种高速防逆转装置，具有逆止可靠、解脱运转无卡滞、逆止力矩大、重量轻、安装方便等优点，其综合机械性能明显优于其它逆止装置。其内部结构采用优化设计的新型异型楔块，除耐冲击、逆止力矩大之外，还巧妙利用自身旋转之离心力：当输入轴正向旋转转速高于低转速时，逆止器内部工作可实现无接触，零磨损，使用寿命超长。广泛地应用于带式输送机、斗式提升机、刮板输送机及其它有逆止要求的设备。

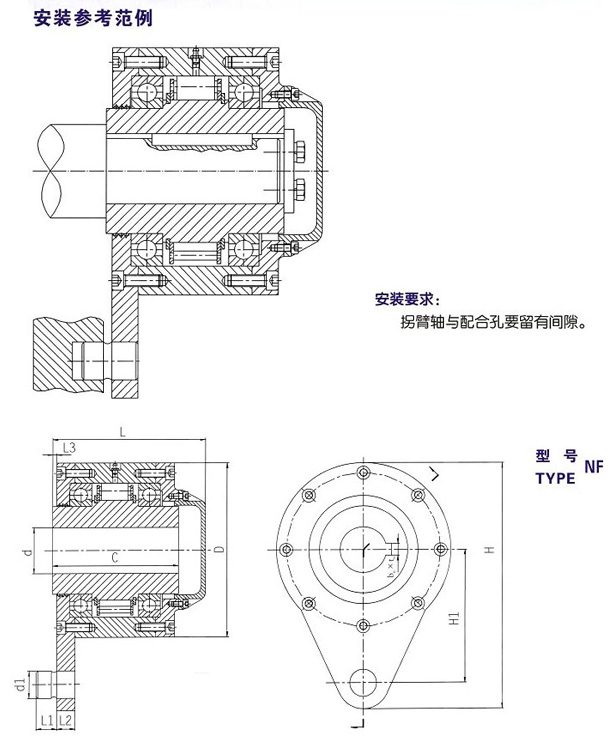

型号	额定扭矩 N.m	低转速 r/min	高转速 r/min	配合尺寸										重量 kg
型号	额定扭矩 N.m	低转速 r/min	高转速 r/min	d	D	H	H1	L	L1	L2	L3	C	d1	重量 kg
NF10	1000	450	1500	40~50	190	273	150	176	25	20	5	145	28	27
NF16	1600	450		45~60	208	295	160	182		22		150	32	31
NF25	2500	425		50~70	230	323	170	190		25		155	38	38
NF40	4000	425		60~80	245	350	185	207	28	30		166	42	49
NF63	6300	400		70~90	260	370	195	221	30	35		180	45	62
NF80	8000	400		80〜100	275	396	210	226	35	35		185	48	73
NF100	10000	375		90~110	295	425	225	261	35	45		220	52	98
NF125	12500			100~130	330	473	250	296	40	50	8	250	58	154
NF160	16000		1000	110〜140	360	512	270	306	40	55		260	62	175
NF200	20000	350		120~150	400	565	300	306	50	58		260	65	214
NF250	25000	350		130～160	430	620	335	316	50	63		270	70	256

注：孔公差为E7，推荐轴公差为h6；安装孔键槽尺寸按GB/T1095-1979选取，宽度偏差采用一般键联接，轴为N9，毂为JS9。

键槽尺寸

d	>40~44	>40~50	>50~58	>58~65	>65~75	>75~85	>85~95	>95~110	>110~130	>130~150	>150~160
bn×tn	12×3.3	14×3.8	16×4.3	18×4.4	20×4.9	22×5.4	25×5.4	28×6.4	32×7.4	36×8.4	40×9.4
