CK-X 单向离合器（超越离合器）

型号：	CK-X

CK-X型单向离合器由楔块、内外保持架、波形弹簧片和阻力元件组成。与其它超越离合器在内外保持架的作用下，楔块的同步性好，在较小的空间内可以传递较大的扭矩，技术1 此型号须配合内环及外环与润滑油脂及油封。本公司可提供标准形式的内环与外环。

特性及应用：

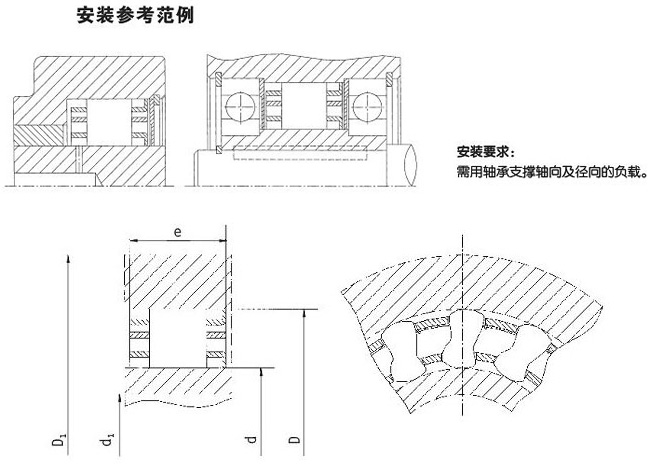

CK-X型单向离合器由楔块、内外保持架、波形弹簧片和阻力元件组成。与其它超越离合器在内外保持架的作用下，楔块的同步性好，在较小的空间内可以传递较大的扭矩，技术1 此型号须配合内环及外环与润滑油脂及油封。本公司可提供标准形式的内环与外环。：心及工件机壁直接套入，请参考以下规格:接触面表面硬度为HRC60~62，硬化深度须大于内部硬度为HRC35~45，接触面的表面粗糙度须小于0.8μm，接触面可接受的最大圆25mm。接触面的宽度可小于尺寸“e”。

该型号常用于包装机械、制袋机械、瓦愣纸生产线、减速机、提升机、液力变矩器、电动收割机等机械设备上。

型号	额定扭矩〔N·m〕	超越极限转速〔r/min〕		外形尺寸〔mm〕					重量〔 kg 〕
型号	额定扭矩〔N·m〕	内环	外环	d +0.008 -0.05	D +0.013 -0	e	D1	d1	重量〔 kg 〕
CK-×2238×10.0	50	4300	2150	22.22	38.88	10.0	50	17	0.030
CK-×2744×13.5	95	3450	1700	27.76	44.42	13.5	58	21	0.055
CK-×3047×13.5	99	3150	1550	30.34	47.00	13.5	62	23	0.060
CK-×3148×13.5	127	3000	1500	31.75	48.41	13.5	63	24	0.060
CK-×3584×16.0	220	2500	1250	38.09	54.75	16.0	71	29	0.085
CK-×4157×13.5	179	2300	1150	41.27	57.93	13.5	75	32	0.090
CK-×4461×16.0	290	2150	1050	44.45	61.11	16.0	79	34	0.095
CK-×4966×13.5	245	1900	950	49.72	66.38	13.5	86	38	0.100
CK-×5471×13.5	336	1750	850	54.76	71.42	13.5	92	42	0.110
CK-C×5471×16.0	420	1750	850	54.76	71.42	16.0	92	42	0.130
CK-×5471×21.0	615	1750	850	54.76	71.42	21.0	92	42	0.180
CK-×5471×25.4	792	1750	850	54.76	71.42	25.4	92	42	0.200
CK-×5774×16.0	483	1650	800	57.76	74.42	16.0	98	44	0.110
CK-×6380×21.0	645	1500	750	63.34	80.00	21.0	104	50	0.175
CK-×7288×13.5	540	1300	650	72.22	88.88	13.5	115	56	0.140
CK-×7288×16.0	1023	1300	650	72.22	88.88	16.0	115	56	0.185
CK-×7288×21.0	1023	1300	650	72.22	88.88	21.0	115	56	0.210
CK-×7996×25.4	1630	1200	600	79.70	96.36	25.4	124	61	0.280
CK-×83100×25.4	1645	1150	550	83.34	100.00	25.4	132	65	0.270
CK-×87103×16.0	1000	1100	500	87.30	103.96	16.0	134	67	0.165
CK-×103119×16.0	1290	900	450	103.23	119.89	16.0	155	80	0.205
CK-×123140×25.4	3840	750	400	123.34	140.00	25.4	184	96	0.400
